  AutoCAD2016是一款非常专业的制图软件,那有很多用户表示自己不知道怎么通过这款软件画中心线,下面就通过这篇文章给大家介绍一下,一起往下看吧!

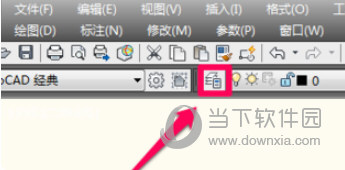

  1、CAD 中心线一般是虚线, 绘图方法很简单, 我们首先设置线的类型。首先打开CAD, 然后单击 “计数为图层属性管理器”。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

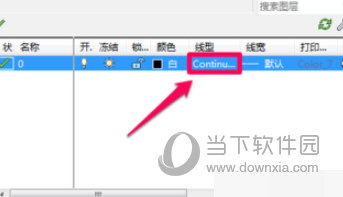

  2、单击CAD的图层属性管理器中的线型进行设置。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

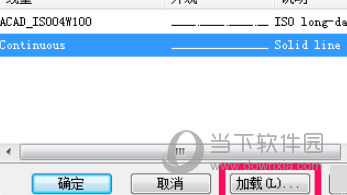

  3、在选择线型中点击加载选项。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

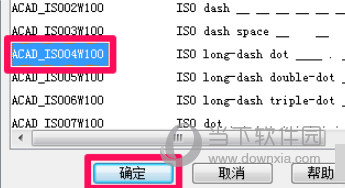

  4、选择合适的中心线然后确定。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

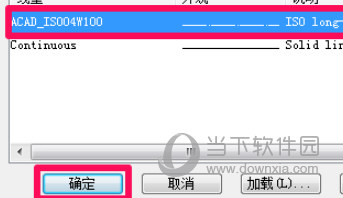

  5、在选择“线型”中单击以选择刚刚加载的虚线,然后单击“确定”。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

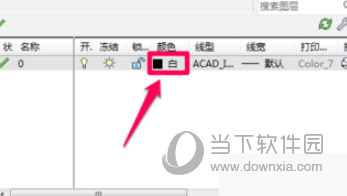

  6、在图层中点击要设置的颜色,选择红色后确定。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

  7、此时用线条工具绘制中心线,但有时你会惊讶地发现, 绘制的线条没有虚线,事实上,这是因为线性比例因子太小。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

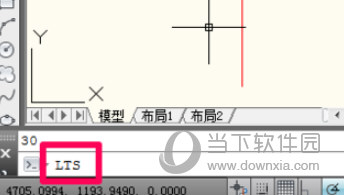

  8、输入“lts”然后按回车键确定。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

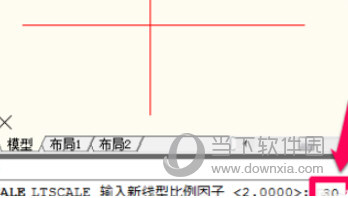

  9、这里输入线型比例因子为30,按回车确定(如果不合适可以重新设置)。

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

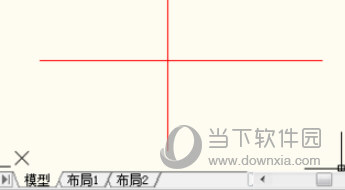

  10、此时cad中心线就已经画好了

AutoCAD2016怎么画中心线 CAD2016绘制十字中心线教程

  好了,以上就是小编为大家带来关于“CAD2016如何绘制中心线”的全部内容了,希望能帮助到你。
